本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油风能发交流接触器组配电盘箱的反应： 1、适当的分配原则动能。 2、方便简洁对集成运放的关合作业。 3、有较高的安全保障防护系统中等级，能客观的提示 电路板的导通的状态。

项目名称：656KW重油发电量汽轮广西顶博发电机组制造组单机配电箱主要元件明细清单
配电装置箱最主要的部件汇总表
序号顺序	名字大全	规格参数规格参数	厂家	数据	制造商
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂广西顶博发电机组制造把控器	HGM6110	只	1	众智
3	发动机的组机转数把控器	C2002	只	1	孚创
4	直流交流电源交流电源功能	DC24V	只	1	众智
5	家庭型间继电	HH54P    DC24V	只	2	正泰
6	全自动里边继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

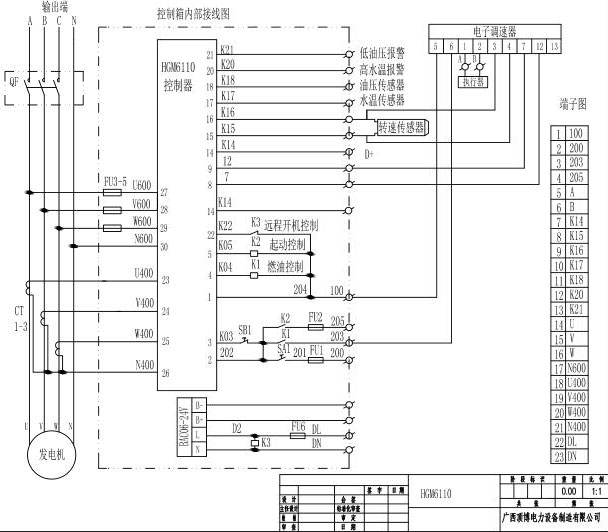

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.dcwlr.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
