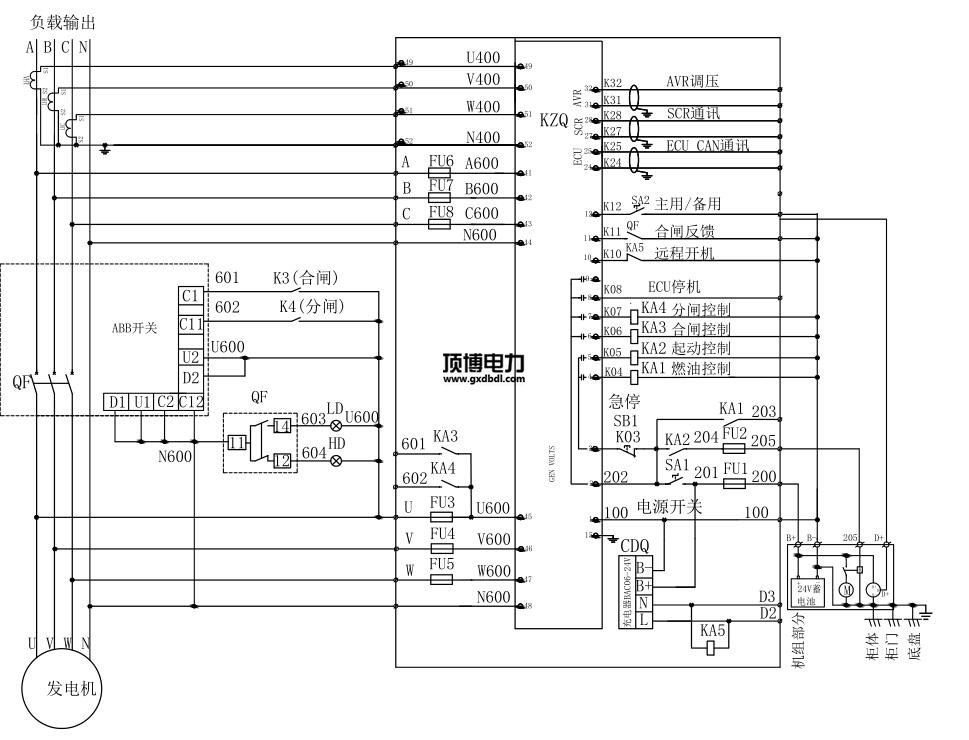

580KW柴油发动机车带火力并网发电动机组量厂机并机柜的线路电气成套图工作原理：由续航器AC220V/DC24V，带来带火力并网发电动机组量厂机控住器所配工作传输开关电源DC24V。带火力并网发电动机组量厂机再加载后由KA5沟通220V中央继机械工作传输的再加载表现。柴油发动机车带火力并网发电动机组量厂机控住器用表现抑制回路把带火力并网发电动机组量厂机的功率、工作电压，速率，轉速等带火力并网发电动机组量厂机的几种指标表现反应到控住器，由控住器冒出控制指令。   当重油电站机开机启动服务器的后，把电送去启闭柜尾端的主母排。的操纵机根据模式监视做到肯定能力开机启动服务器的汽柴油的操纵，点火的操纵，根据DC24V继家电传输无线表现。电站机的操纵机根据交流电压值监测设计数据二次回路，监测设计数据到能够满足万能高压真空空气开关开机启动服务器的交流电压值，的操纵机根据KA3继家电传输送电无线表现，合上主启闭断路，万能高压真空空气开关送电后送电指示标志灯亮。当的操纵模式还要分闸的时刻，根据KA四分闸继家电传输分闸无线表现，主启闭万能高压真空空气开关分闸，万能高压真空空气开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主启闭柜
序号顺序	简称	主要参数规格尺寸	公司	需求量	产品
1	那么万能的式框架结构塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发三相异步电汽轮机汽轮机掌控器	HGM9510	只	2	众智
3	电流电源适配器模块图片	BAC06A	只	2	众智
4	小款当中按钮开关开关	HH52P    DC24V	只	8	正泰
5	中大型之间继电	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	隔绝子	弧形，红，M10	只	12	海坦
14	主材		台	2	国优
